一、概述
作為SVC的下一代產品，SVG在響應速度、穩定電網電壓、降低系統損耗、增加傳輸能力、提高瞬變電壓極限、降低諧波和減小占地面積等多方面具有更加優勢的性能。
二、工作原理
利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，迅速吸收或者發出所需求的無功功率，實現動態無功補償的目的。當采用直接電流控制時，直接對交流側電流進行控制，不僅可以跟蹤補償沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

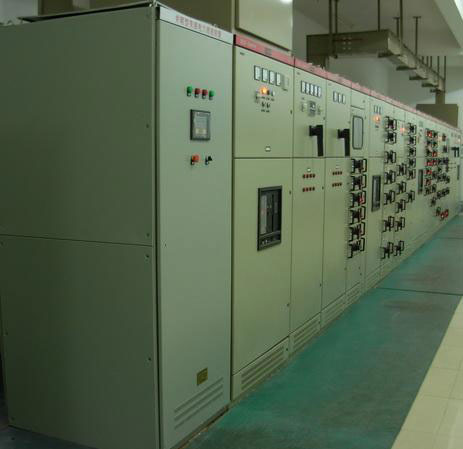

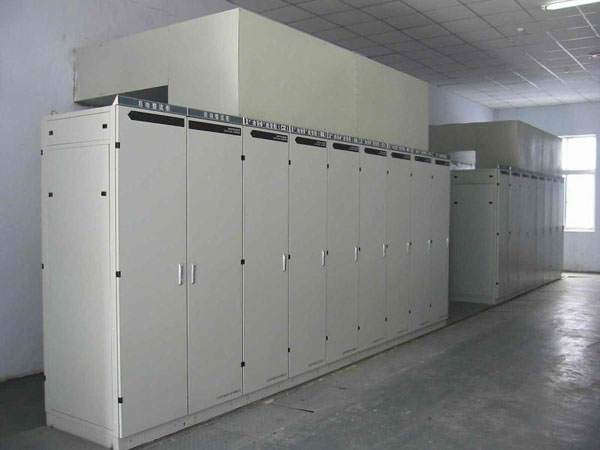

三、裝置構成
SVG裝置由連接電抗器、啟動裝置、IGBT換流閥組、控制系統等部分組成
四、技術參數
1、輸入
電網電壓：單相/三，50Hz 6kV/10kV/35kV/27.5kV/55kV
允許運行電壓：＜120%
2、補償性能
功率因數：＞0.95（補償容量范圍內）
諧波：滿足電能質量共用電網諧波標準GB/T14549-93
系統響應：最快可達5ms
可靠性及壽命：設計壽命20年，平均失效間隔MTBF＞75000小時，平均恢復時間MTTR＜5分鐘
3、其他
保護功能：過流、短路、接地、過壓、欠壓、輸入缺相、超溫、控制電源故障、通訊故障
系統結構：一體化設計，模塊化設計，整體運輸，即裝即用
高壓隔離：光纖信號傳輸
功率半導體：IGBT
冷卻方式：風冷/水冷
防護等級：IP20(特殊要求需定制）
4、控制
控制方式：瞬時電流檢測技術，PWM電流跟蹤控制技術，直接電流閉環控制技術，直流側電壓平衡控制技術
控制芯片：采用先進的數字信號處理器DSP，現場可編程門陣列FPGA
附屬功能：全數字微機控制，實時通訊網，自診斷功能，雙路供電
控制功能：無功功率補償、諧波電流補償、負序電流補償、綜合控制
控制電源：380VAC或220VDC
通訊：Modbus協議
工業控制機顯示：電網電流、電網電壓、負載電流、補償電流、有功功率、無功功率、功率因數等
5、環境
使用場所：室內，無爆炸性或腐蝕性氣體
環境溫度：0-40℃
環境濕度：＜90%，無凝露
海拔高度：1000米以下（1000米以上需定制）
存儲運輸溫度：-40℃-70℃
五、技術優勢
SVG屬于第三代動態無功補償技術。基于電壓源逆變器的補償裝置實現了無功補償功能的飛躍。它不再采用大容量的電容器、電感器，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。
由于絕大部分用戶要的是補償無功而不是吸無功，而SVG具有連續快速的吸發無功功能。因此通常情況下SVG一般與FC配合使用，這樣結合的整套設備既可以發揮SVG的優勢，同時也較大地節約了設備的成本。
